量热流量开关是一种基于量热原理来监测流体流量的装置。
如果流量低于用户设置的限值，状态输出就会发生变化。流量由 10 个 LED 显示，并且可以在同一刻度中选择接触/断开的边界。测量周期需要 4 秒到 8 秒，建议测量范围为 4...150 厘米/秒。
基于 DN 管道，棒式传感器有三种长度可供选择：65 毫米（标准）、125 毫米和 175 毫米。在管道为空的情况下，传感器的行为与零流量时的行为相同。
流量开关有以下四种版本：
FS 10 – 1× 状态输出（取决于流速）
FS 11 – 2× 状态输出（取决于流速）
FS 15 – 2× 状态输出（1× 取决于流量）速度和 1× 温度）
FS 20 – 1× 状态输出和 1× 电流输出（取决于流速）
技术参数
电源：24 V ± 10 % DC，带极性反转保护（其他应要求提供）
输入功率：1.5/4 VA
响应时间：1...6 秒
速度流量范围 ：4...400 cm/sec
精度：±2.. ±8 cm/sec
迟滞：2...8 cm/sec
介质温度：0...+80 °C
环境温度：-10...+55 °C
最大压力：63 bar
防护等级：IP67
最大环境湿度：90%
重量：290 g

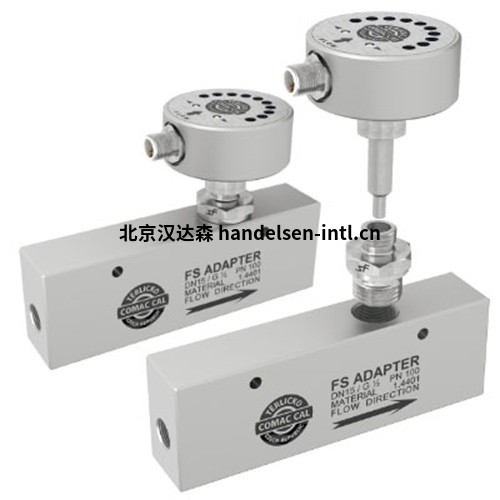

适配器块
如果要在小于 DN25 的管道中监测介质的流量（或流速低于给定管径的传感器范围），最好使用具有相应流速的适配器块，从而确保正确的测量发挥作用并维持安装条件。该适配器专为 65mm 传感器的短型设计，使用带 G½“ 管螺纹的直颈。
| 王亚辉 QQ：2353585188 手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |  |
流量开关10/11/15/20主要优点
可以根据设置使用另一个状态输出（版本 FS 15）来监控温度
对于 FS 20 设计，除了接通触点外，还有 4 ÷ 20 mA 电流输出
10 个 LED 用于显示电流和调整后的开关限制
“自学"系统可进行 Qmin 和 Qmax 设置
可以设置开关限制（预设中立区）
通过 M12（4 针）连接器进行电气连接
连续控制传感器以实现正确操作
全防腐蚀结构
